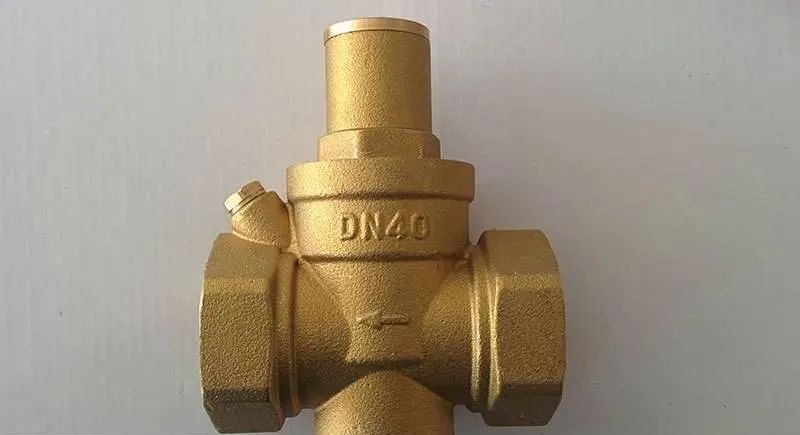

밸브 몸체에 표시된 화살표의 방향은 밸브의 압력 베어링 방향을 나타내며, 이는 일반적으로 엔지니어링 장비 회사에서 매체 흐름 방향의 상징으로 사용됩니다. 결함이있는 장치가 누출되고 심지어 파이프 라인 사고가 발생합니다.
압력 베어링 방향은 밸브가 파이프 라인 상태에 적용된 후 폐쇄 된 상태에서 밸브 몸체 화살표의 방향을 나타냅니다. 설치가 잘못되면 밸브가 단단히 닫히지 않는 누설 문제가있을 수 있습니다.
Chaoda의 소프트 밀폐 볼 밸브는 일반적으로 양방향 밀봉되어 있으며 화살표는 일반적으로 표시되지 않습니다. 금속 하드 밀봉 볼 밸브는 양방향 씰링을 달성 할 수 있지만 여전히 한 방향으로 더 나은 씰링 기능을 가지고 있으므로 표시도 표시됩니다. 화살표 밖으로, 이것은 권장 밸브 압력의 방향이며, 먼저 고객의 의견을 상담 할 수 있습니다.
표시된 화살표가있는 하드 씰링 버터 플라이 밸브는 파이프 라인의 방향이 다르며 화살표의 방향과 매체의 흐름 방향이 동일하지 않습니다.
예를 들어, 펌프실에서 펌프의 출구 단부에서, 밸브 몸체의 화살표는 매체의 유동 방향과 반대이다. 예를 들어, 펌프의 입구 끝에서 화살표와 매체의 흐름 방향은 동일합니다. 메인 라인에 설치되면 화살표는 일반적으로 매체를 준수합니다. 흐름 방향 등은 작동 조건과 장치의 방향에 따라 다릅니다.
